Цифровая IP-АТС Panasonic KX-TDA30RU
Настройка DISA для KX-TDA30
KX-TDA30
Младшая модель линейки цифровых АТС серии KX-TDA - телефонная станция Panasonic KX-TDA30 является полноценной современной мини-АТС с поддержкой IP телефонии (протоколы H.323 и SIP). Оптимальное применение для этой АТС - это филиалы крупных компаний, связанных с головным офисом каналами QSIG или по IP сети, небольшие компании, ценящие преимущества цифровых АТС, таких как возможность подключения цифровых внешних линий, IP телефонов и микросотовой сети DECT. Эта мини-АТС также является наилучшим решением для загородных домов и коттеджей, в которых требуется развернуть недорогую микросотовую сеть DECT.
Начальная емкость АТС - 0 внешних линий, 4 супергибридных порта (функция DXDP - к супергибридному порту можно подключить одновременно 2 цифровых аппарата 76-й серии и один аналоговый телефон, а также базовую станцию DECT). Оптимальная емкость мини-АТС Panasonic KX-TDA30RU - до 12 внешних линий, до 24 внутренних линий. Конструктивно АТС выполнена в виде системного блока размерами 275х376х117 мм, который может быть закреплен на стене или установлен в 19" стойке.
Аналоговые двухпроводные внешние линии (СО)
ISDN BRI / ISDN BRI QSIG
VoIP H.323 v.2
VoIP SIP
Цифровые системные телефоны. Поддерживаются все модели системных телефонов Panasonic серии KX-T. Максимальная длина линии по кабелю типа "витая пара" - 500 м
Аналоговые телефоны. Максимальная длина линии по кабелю типа "витая пара" - 1128 м
Системные IP телефоны Н.323
Беспроводные абоненты микросотовой сети DECT
KX-T7630
KX-T7633
KX-T7636
KX-T7665
KX-T7640

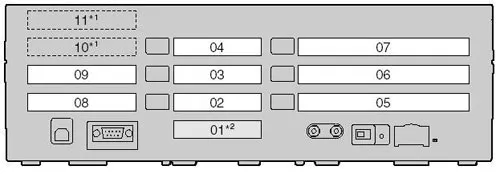

Несмотря на то, что это самая младшая из линейки цифровых АТС, правильно сконфигурировать ее значительно сложнее чем старшие модели. Это связано с тем, что слоты этой АТС не универсальные, каждый слот предназначен для разных плат расширения, есть ряд ограничений на максимальное количество тех или иных плат, в некоторых конфигурациях потребуются либо дополнительный блок питания, либо карта расширения памяти, либо и то и другое вместе. Поэтому мы настоятельно рекомендуем обращаться к специалистам для расчета конфигурации этой мини-АТС. Ниже приведена схема расположения слотов АТС KX-TDA30 и таблица возможных плат расширения и компонентов телефонной станции.
*1 Слоты 10 и 11 предназначены только для плат без внешних портов. Поэтому эти слоты не имеют съемных защитных заглушек.
*2 Слот 01 используется для предварительно установленных супергибридных портов. Установка системной платы здесь не предусмотрена.
Внутренние линии (всего) --- 52 (максимально!)
Аналоговые (обычные телефоны и факсы) --- 24
Цифровые (системные телефоны и консоли) --- 48
VoIP системные телефоны --- 4
Внешние линии (всего) --- 16 (максимально!)
Аналоговые (СО) --- 12
ISDN BRI / ISDN BRI QSIG --- 6
VoIP H.323 v.2 --- 4
VoIP SIP --- 8
Мобильные абоненты DECT --- 28
Базовые станции DECT --- 4 (8) требуется установка платы доп.памяти
Домофоны --- 4
Внешние устройства / Дверные замки --- 4
Внешние датчики --- 4
Каналы DISA / OGM --- 2
Конференц-связь --- 8 (32) требуется установка платы доп.памяти
План нумерации --- 1-4
Интерфейс USB 1.1 --- 1
Интерфейс RS-232C --- 1
Модем для удаленного администрирования --- 1
Разъем для внешнего источника музыки (линейный вход) --- 1
Разъем для внешнего динамика оповещения (линейный выход) --- 1
Разъем батареи резервного питания --- 1
Электропитание --- 110-240 В, 50-60 Гц
Энергопотребление (среднее), Вт --- 55
Размеры, мм --- 275х376х117
Вес, кг --- 3,5
KX-TDA3180 - Плата 4 внешних аналоговых СО линий
KX-TDA3280 - Плата BRI 2 порта
KX-TDA3480 - Плата внешних линий VoIP H.323 4 канала. Соответствует протоколу VoIP H.323 V.2 и стандартам кодирования ITU-T G.729a, G.723.1 и G.711
KX-TDA3450 - Плата внешних линий VoIP SIP 4 канала. Соответствует протоколам RFC 3261, 3262, 3264, 3311 и 4028 и стандартам кодирования ITU-T G.729a/b и G.711.
KX-TDA3451 - Плата DSP. Устанавливается на плате VoIP SIP
KX-TDA3171 - Плата 4 цифровых портов
KX-TDA3172 - Плата 8 цифровых портов
KX-TDA3173 - Плата 4 аналоговых портов
KX-TDA3174 - Плата 8 аналоговых портов
KX-TDA3470 - Плата 4 IP системных телефонов Соответствует системному протоколу Panasonic и стандартам кодирования ITU-T G.729a и G.711
KX-TDA3105 - Плата дополнительной памяти для увеличения памяти системы, удвоения числа системных телефонов, 32-х сторонней конференции Устанавливается в слоте MEC.
KX-TDA3161 - 4-портовая плата домофона для 4-х домофонов, 4-х электромеханических дверных замков или внешних устройств (реле) и 4-х внешних датчиков
KX-TDA3166 - 8-канальная плата для эхоподавления в режиме конференц-связи
KX-TDA3168 - Плата Caller ID для внутренних аналоговых телефонов
KX-TDA3191 - Плата DISA / OGM 2 канала
KX-TDA3192 - Плата голосовой почты 2 канала
KX-TDA3193 - Плата Caller ID для внешних линий 4 канала
KX-TDA3196 - Плата аналогового модема для удаленной связи ATC. Поддерживает ITUT V.90
KX-TDA3920 - SD карта ПО с расширенными функциями (интеграция мобильных телефонов, сетевая ICD группа, NDSS и пр.)
KX-A236 - Дополнительный блок питания
KX-A244 - Крепеж в 19” стойку
Описание
KX-TDA30
Младшая модель линейки цифровых АТС серии KX-TDA - телефонная станция Panasonic KX-TDA30 является полноценной современной мини-АТС с поддержкой IP телефонии (протоколы H.323 и SIP). Оптимальное применение для этой АТС - это филиалы крупных компаний, связанных с головным офисом каналами QSIG или по IP сети, небольшие компании, ценящие преимущества цифровых АТС, таких как возможность подключения цифровых внешних линий, IP телефонов и микросотовой сети DECT. Эта мини-АТС также является наилучшим решением для загородных домов и коттеджей, в которых требуется развернуть недорогую микросотовую сеть DECT.
Начальная емкость АТС - 0 внешних линий, 4 супергибридных порта (функция DXDP - к супергибридному порту можно подключить одновременно 2 цифровых аппарата 76-й серии и один аналоговый телефон, а также базовую станцию DECT). Оптимальная емкость мини-АТС Panasonic KX-TDA30RU - до 12 внешних линий, до 24 внутренних линий. Конструктивно АТС выполнена в виде системного блока размерами 275х376х117 мм, который может быть закреплен на стене или установлен в 19" стойке.
Интерфейсы внешних линий KX-TDA30:
Аналоговые двухпроводные внешние линии (СО)
ISDN BRI / ISDN BRI QSIG
VoIP H.323 v.2
VoIP SIP
Интерфейсы внутренних линий KX-TDA30:
Цифровые системные телефоны. Поддерживаются все модели системных телефонов Panasonic серии KX-T. Максимальная длина линии по кабелю типа "витая пара" - 500 м
Аналоговые телефоны. Максимальная длина линии по кабелю типа "витая пара" - 1128 м
Системные IP телефоны Н.323
Беспроводные абоненты микросотовой сети DECT
Рекомендуемые модели системных телефонов
KX-T7630
KX-T7633
KX-T7636
KX-T7665
KX-T7640
Платы расширения и слоты АТС KX-TDA30
Несмотря на то, что это самая младшая из линейки цифровых АТС, правильно сконфигурировать ее значительно сложнее чем старшие модели. Это связано с тем, что слоты этой АТС не универсальные, каждый слот предназначен для разных плат расширения, есть ряд ограничений на максимальное количество тех или иных плат, в некоторых конфигурациях потребуются либо дополнительный блок питания, либо карта расширения памяти, либо и то и другое вместе. Поэтому мы настоятельно рекомендуем обращаться к специалистам для расчета конфигурации этой мини-АТС. Ниже приведена схема расположения слотов АТС KX-TDA30 и таблица возможных плат расширения и компонентов телефонной станции.
*1 Слоты 10 и 11 предназначены только для плат без внешних портов. Поэтому эти слоты не имеют съемных защитных заглушек.
*2 Слот 01 используется для предварительно установленных супергибридных портов. Установка системной платы здесь не предусмотрена.
Технические характеристики АТС KX-TDA30RU
Внутренние линии (всего) --- 52 (максимально!)
Аналоговые (обычные телефоны и факсы) --- 24
Цифровые (системные телефоны и консоли) --- 48
VoIP системные телефоны --- 4
Внешние линии (всего) --- 16 (максимально!)
Аналоговые (СО) --- 12
ISDN BRI / ISDN BRI QSIG --- 6
VoIP H.323 v.2 --- 4
VoIP SIP --- 8
Мобильные абоненты DECT --- 28
Базовые станции DECT --- 4 (8) требуется установка платы доп.памяти
Домофоны --- 4
Внешние устройства / Дверные замки --- 4
Внешние датчики --- 4
Каналы DISA / OGM --- 2
Конференц-связь --- 8 (32) требуется установка платы доп.памяти
План нумерации --- 1-4
Интерфейс USB 1.1 --- 1
Интерфейс RS-232C --- 1
Модем для удаленного администрирования --- 1
Разъем для внешнего источника музыки (линейный вход) --- 1
Разъем для внешнего динамика оповещения (линейный выход) --- 1
Разъем батареи резервного питания --- 1
Электропитание --- 110-240 В, 50-60 Гц
Энергопотребление (среднее), Вт --- 55
Размеры, мм --- 275х376х117
Вес, кг --- 3,5
Платы расширения АТС KX-TDA30RU
KX-TDA3180 - Плата 4 внешних аналоговых СО линий
KX-TDA3280 - Плата BRI 2 порта
KX-TDA3480 - Плата внешних линий VoIP H.323 4 канала. Соответствует протоколу VoIP H.323 V.2 и стандартам кодирования ITU-T G.729a, G.723.1 и G.711
KX-TDA3450 - Плата внешних линий VoIP SIP 4 канала. Соответствует протоколам RFC 3261, 3262, 3264, 3311 и 4028 и стандартам кодирования ITU-T G.729a/b и G.711.
KX-TDA3451 - Плата DSP. Устанавливается на плате VoIP SIP
KX-TDA3171 - Плата 4 цифровых портов
KX-TDA3172 - Плата 8 цифровых портов
KX-TDA3173 - Плата 4 аналоговых портов
KX-TDA3174 - Плата 8 аналоговых портов
KX-TDA3470 - Плата 4 IP системных телефонов Соответствует системному протоколу Panasonic и стандартам кодирования ITU-T G.729a и G.711
KX-TDA3105 - Плата дополнительной памяти для увеличения памяти системы, удвоения числа системных телефонов, 32-х сторонней конференции Устанавливается в слоте MEC.
KX-TDA3161 - 4-портовая плата домофона для 4-х домофонов, 4-х электромеханических дверных замков или внешних устройств (реле) и 4-х внешних датчиков
KX-TDA3166 - 8-канальная плата для эхоподавления в режиме конференц-связи
KX-TDA3168 - Плата Caller ID для внутренних аналоговых телефонов
KX-TDA3191 - Плата DISA / OGM 2 канала
KX-TDA3192 - Плата голосовой почты 2 канала
KX-TDA3193 - Плата Caller ID для внешних линий 4 канала
KX-TDA3196 - Плата аналогового модема для удаленной связи ATC. Поддерживает ITUT V.90
KX-TDA3920 - SD карта ПО с расширенными функциями (интеграция мобильных телефонов, сетевая ICD группа, NDSS и пр.)
KX-A236 - Дополнительный блок питания
KX-A244 - Крепеж в 19” стойку
Цена:
Пожалуйста, уточняйте информацию о наличии оборудования.
